☆ カーナビ(CN-SP700VL) 地デジアンテナのケーブル修理 ☆

2012年05月04日



約2年前に取り付けた、ゼストスパークのカーナビですが

アンテナプラグの「芯線」が折れました。

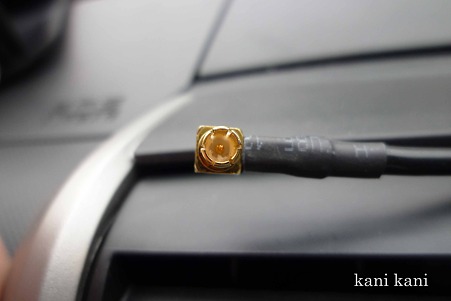

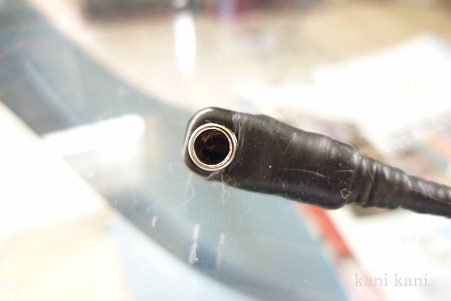

芯線が折れてしまったプラグ

CN-SP700VL 地デジアンテナのコネクタ

芯線が折れるって事は、100%映らないのですよ~ (T-T)








ダックス



プラグのタイプは「MCX-P」です。

このプラグは、リアルショップで手に入りにくいのだ。

CN-SP700VL 地デジアンテナのコネクタ

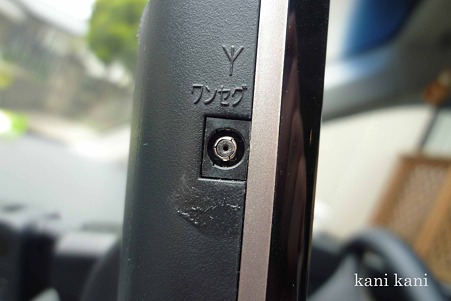

ナビ側のアンテナ部分です。







修理する方法は、いくつかあります。


1.同じアンテナ(CA-TA020D)を購入する

2.MCX-Pのプラグのみを購入して、ケーブルを半田付けする

3.MCX-Pのプラグが付いている商品を購入して、プラグを付け替える






「1」は5,000円するから却下。

必要なのはプラグだけ・・アンテナ部分はいらないのだ。





「2」は、プラグが小さすぎて、半田コテが使えないから無理。

¥内税¥GPS用アンテナコネクタMCXL型プラグ

¥内税¥GPS用アンテナコネクタMCXL型プラグ
価格:1,680円(税込、送料別)




ってことで、「3」をチョイスする事にしたのですが

調べても、1,700円~のものばかり。









さんざん探した結果、超激安のアンテナを見つけましたよ♪

イエーイ(∇≦d)(b≧∇) イエーイ



このロッドアンテナを買って、MCX-Pプラグだけを使います。


注文して、中1日で届きました!






このプラグは「L」タイプなので

取り付けた時にプラグが突出しません。

CN-SP700VL 地デジアンテナのコネクタ










フリフリ~





新しいプラグの中には「白色の絶縁」があり

そのままでは差し込めない事が判明。。。

CN-SP700VL 地デジアンテナのコネクタ

ワタシは、先端が鋭い「ピンセット」を使って

ちょいちょいっと「白色の絶縁部分」を削り落としました。

このとき注意しなきゃいけないのは、芯線を折らないこと!





フリフリ~



次に、MCX-Pプラグを付け替えます。



(元々のアンテナケーブルの加工)

「MCX-Pプラグ」から20cm程度離れたところを切断。



(今回購入したアンテナケーブルの加工)

「MCX-Pプラグ」から20cm程度離れたところを切断。



元々のアンテナケーブルに

新しい「MCX-Pプラグ」を、ビニールテープで取り付けました。

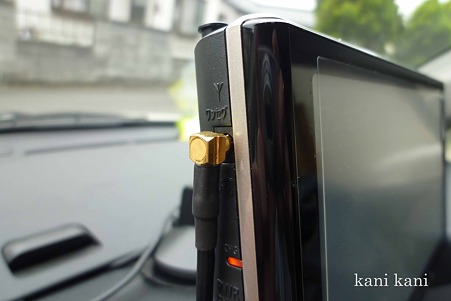

ナビ本体に差し込んでみたら、問題なく取り付けできました~

ヽ(*⌒∇⌒*)ノ::・'゜☆。.::・'゜★。.::・'゜☆。ワーイ!!

CN-SP700VL 地デジアンテナのコネクタ




フリフリ~





送料込みで1,000円で修理できました!

久々にキレイにTVが映りましたよ~
